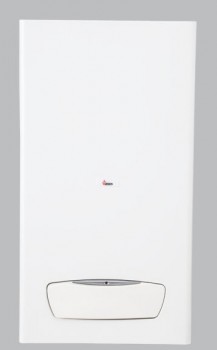

درباره پکیج گرمایشی شوفاژ دیواری بوتان پرلا Perla

پکیج دیواری علاوه بر تامین آب گرم مصرفی در منزل ، آب گرم مورد نیاز برای شو فاژ ها را در زمستان فراهم می کند . استفاده از پکیج دیواری به نسبت آبگرمکن دیواری و سیستم شوفاژ  خانه مرکزی مزایای بسیاری دارد .پکیج از نظر میزان صدا بسیار کم صداتر بوده و نوسانات دمای آب در آن اصلا محسوس نیست . روشن شدن و کارکرد آن در مقایسه با آبگرمکن و شوفاژ خانه مرکزی بسیار کم صداتر است و همه مهمتر راندمان آن در مقایسه با سیستم شوفاژ خانه مرکزی بسیار بالاتر است.از دیگر مزایای استفاده از پکیج ،اشغال فضای خیلی کم در مقایسه با سیستم آبگرمکن ایستاده و سیستم شوفاژ خانه مرکزی می باشد.
پکیج گرمایشی شوفاژ دیواری بوتان مدل پرلا در دو ظرفیت ۲۴۰۰۰ مناسب برای واحد هایی با متراژ حداکثر ۲۱۰ متر مربع ( طبق کاتالوگ شرکت بوتان) و ظرفیت ۲۸۰۰۰ مناسب برای واحدهایی با متراژ حداکثر ۲۵۰ متر مربع ( طبق کاتالوگ شرکت بوتان) می باشد. این مدل دارای دو مبدل حرارتی ساخت Riello ایتالیا جهت تامین آب گرم مصرفی و آب گرم سیستم گرمایشی بطور جداگانه می باشد. پکیج گرمایشی شوفاژ دیواری بوتان مدل پرلا در مد هر دو مدل ۲۴Rsi و ۲۸Rsi دارای محفظه احتراق بسته بوده و فن دار می باشد و برای ساختمان هایی که محل نصب پکیج دیواری در بالکن در نظر گرفته شده است مناسب می باشد. (در مدلهای محفظه احتراق بسته، عمل تخلیه دود و مکش هوا از طریق یک دودکش دوجداره مخصوص صورت می‌پذیرد) پکیج گرمایشی شوفاژ دیواری بوتان مدل پرلا دارای پمپ سیرکولاتور Wilo سه سرعته با کنترل خودکار جلوگیری از گیرپاژ پمپ، شیرگاز Sit ایتالیا مدل ۸۴۵ sigma، مشعل اتمسفریک با سیستم جرقه زن خودکار، سیستم آیونایز حفاظت از شعله، سیستم ایمنی تخلیه گاز، سیستم عیب یاب الکترونیک، سیستم ضد یخ زدگی، سیستم ایمنی کنترل حداقل و حداکثر فشار آب مدار گرمایش، سیستم ایمنی محدودکننده حداکثر دمای آب مدار گرمایش، سیستم کنترل میکروپروسسوری عملکرد دستگاه، سیستم احتراق آهسته، سیستم ضد نوسان دمای آب گرم مصرفی، سیستم بای پس خودکار، سیستم تنظیم خودکار جریان گاز و سیستم هواگیری خودکار می باشد.

ویژگی افزوده پکیج های سری پرلا نسبت به مدل اپتیما داشتن نمایشگر دیجیتال با قابلیت نمایش وضعیت‌های کاری مختلف دستگاه، دمای آب مدار گرمایش حین عملکرد عادی، دمای آب گرم مصرفی هنگام استفاده از آب گرم مصرفی و نمایش کدهای عیب‌یابی در صورت بروز اشکال در سیستم می باشد. همچنین قابلیت اتصال به حسگر دمای محیط بیرونی را دارا می باشد.
کلیه پکیج های گرمایشی ساخت بوتان دارای گواهینامه CE اروپا بوده و شبکه گسترده خدمات مشتریان با بیش از ۱۷۰۰ سرویسکار مجاز در ۶۵۰ شهر ایران، آمادگی انجام نصب رایگان و خدمات این محصولات را دارند.
پکیج گرمایشی شوفاژ دیواری بوتان مدل پرلا دارای ۲۴ ماه گارانتی و ۱۰ سال خدمات پس از فروش همراه با نصب رایگان می باشد.این خدمات تنها توسط شبکه خدمات شرکت بوتان انجام می گیرد. ( نصب توسط افراد متفرقه شرایط گارانتی را لغو خواهد کرد)

کاربردها

پکیج گرمایشی شوفاژ دیواری بوتان ۲۸۰۰۰ پرلا Perla 28RSi با توجه به شرایط آب و هوایی، موقعیت ساختمان و مصالح مصرفی، قابل استفاده برای واحدهای  تا ۲۵۰ مترمربع ( طبق کاتالوگ شرکت بوتان) بوده و قابلیت تامین آب گرم مصرفی دائم فوری و آب گرم سیستم گرمایشی (شوفاژ، فن کوئل، داکت اسپلیت) را بطور همزمان بدون ایجاد اختلال وسردی آب را دارا می باشد.

ویژگی ها

دارای ۲۴ ماه گارانتی و ۱۰ سال خدمات پس از فروش همراه با نصب رایگان

مجهز به نمایشگر دیجیتال جهت نمایش

وضعیت‌های کاری مختلف دستگاه
دمای آب مدار گرمایش حین عملکرد عادی
دمای آب گرم مصرفی هنگام استفاده از آب گرم مصرفی
کدهای عیب‌یابی در صورت بروز اشکال در سیستم

قابلیت اتصال به حسگر دمای محیط بیرون
با قابلیت اتصال به ترموستات اتاقی
دارای محفظه احتراق بسته
مجهز به فن برای رساندن هوای لازم از فضای آزاد به دستگاه جهت احتراق و تخلیه گازهای ناشی از احتراق
دارای راندمان بالا، بیش از ۹۱ %
مشعل اتمسفریک با سیستم جرقه زن خودکار
سیستم آیونایز حفاظت از شعله
سیستم ایمنی تخلیه گاز
سیستم عیب یاب الکترونیک
سیستم ضد یخ زدگی
سیستم ایمنی کنترل حداقل و حداکثر فشار آب مدار گرمایش
سیستم ایمنی محدودکننده حداکثر دمای آب مدار گرمایش
سیستم کنترل میکروپروسسوری عملکرد دستگاه
سیستم احتراق آهسته
سیستم ضد نوسان دمای آب گرم مصرفی
سیستم بای پس خودکار
سیستم تنظیم خودکار جریان گاز
سیستم هواگیری خودکار

مشخصات فنی

بررسی تکمیلی

راهنمای نصب پکیج های دیواری بوتان (توصیه شده توسط شرکت بوتان)

برای نصب دستگاه، با مرکز مشتریان مربوط به استان خود تماس حاصل فرمائید تا نزدیکترین سرویسکار مجاز در اسرع وقت در محل حاضر شود. سرویسکار مجاز شرایط نصب را بررسی می کند و چنانچه شرایط لازم فراهم باشد، اقدام به نصب به صورت رایگان می نماید.

نصب رایگان

هزینه خدمات سرویسکار مجاز برای انجام موارد زیر توسط شرکت پرداخت می‌شود و مشتری از بابت این موارد وجهی نمی‌پردازد:

– کارشناسی و انتخاب محل مناسب نصب

– خارج کردن دستگاه از کارتن

– قرار دادن آن در محل تعیین شده برای نصب و اتصال آن به شبکه آب، برق و گاز توسط اتصالات داخل کارتن

– شستشوی مدار رفت و برگشت گرمایش

– راه‌اندازی پکیج شوفاژدیواری

– آموزش کار با دستگاه

موارد خارج از شمول نصب رایگان

– هزینه ایجاد تغییر در تاسیسات ساختمان شامل لوله‌های آب، شیرآلات مربوطه، دودکش و …

– هزینه سایر اتصالات مورد نیاز برای پکیج شوفاژدیواری

– هزینه آمدورفت سرویسکار مجاز

نکات مهم در خصوص نصب پکیج شوفاژدیواری

نصب وسایل گازسوز کاری تخصصی بوده و انجام صحیح آن اهمیت بسیار زیادی دارد؛ از این رو لازم است این کار فقط از طریق شبکه خدمات مشتریان و کادر آموزش‌ دیده و مجرب سرویسکاران مجاز بوتان به صورت استاندارد و ایمن انجام شود.
نصب استاندارد، علاوه بر تضمین ایمنی، موجب کارکرد صحیح و طول عمر بیشتر دستگاه می‌گردد.
همه مدلهای پکیج شوفاژدیواری بوتان جهت کارکرد، نیاز به دودکش مناسب داشته و استفاده از آنها بدون دودکش  ممنوع است.
پس از نصب دستگاه، هر نوع تغییر و تبدیل در سیستم گاز مصرفی و دیگر اجزای دستگاه توسط افرادی غیر از سرویسکاران مجاز ممنوع است.

نکات ایمنی (توصیه شده توسط شرکت بوتان)

فراهم نمودن آسایش خانواده‌ها بدون لحاظ نمودن پیش‌شرط اولیه آن، که رعایت کامل و دقیق کلیه نکات ایمنی در نصب و استفاده از محصولات می‌باشد، امکان‌پذیر نیست؛ از این رو ضمن تجهیز محصولات تولیدی بوتان به تجهیزات ایمنی کارآمد، سرویسکاران مجاز نیز در امور نصب و تعمیر، ضوابط ایمنی و استاندارد را به عنوان اولویت اول در نظر می‌گیرند.علاوه بر تولید و نصب استاندارد محصول، رعایت ضوابط ایمنی توسط مصرف‌کنندگان نیز از اهمیت زیادی برخوردار است، از این رو ضمن توصیه اکید به خانواده‌ها در خصوص رعایت ضوابط ایمنی، به برخی نکات عمومی در خصوص استفاده ایمن از وسایل گازسوز اشاره می‌گردد:

وسایل گازسوز حین کارکرد، گاز CO تولید می‌کنند، این گاز باید از طریق دودکش استاندارد خارج شده و وارد فضای داخل منـزل نگردد.
آلاینده‌های سمی ناشی از کارکرد وسایل گازسوز، بدون رنگ، بدون بو و غیر قابل تشخیــــــص می باشند.
از اولین علائم گازگرفتگی، سردرد، سرگیجه و حالت تهوع است؛ در صورت بروز این علائم، باید فورا کلیه وسایل گازسوز خاموش و پنجره ها باز شوند.
وسایل گازســــــوز از لحاظ خروج آلاینده‌هــا به سه دسته معمــولی، فن‌دار و روم سیلد تقسیم می شوند.
وسایل گازسوز معمولی برای احتراق، از اکسیژن داخل منزل استفاده می کنند.
برای خروج آلاینده‌های وسایل گازسوز معمولی غیر از اجاق گاز، از دودکش ساختمان استفاده می‌شود.
وسایل گازسوز فن دار برای احتراق، از اکسیژن داخل منزل استفاده می کنند.
برای خروج آلاینده‌های وسایل گازسوز فن‌دار، از دودکش ویژه با ارتباط مستقیم به فضای باز استفاده می شود.
وجود تهویه مناسب در محل نصب وسایل گازسوز معمولی و فن دار الزامی است.
وسایل گازسوز روم سیلد برای احتراق، از اکسیژن داخل منزل استفاده نمی کنند.
برای خروج آلاینده‌های وسایل گازسوز روم‌سیلد، از دودکش ویژه با ارتباط مستقیم به فضای باز استفاده می شود.
هنگام خرید وسایل گازسوز فن‌دار و روم‌سیلد، لازم است دقت شود دودکش ویژه دستگاه  نیز توسط شرکت سازنده ارائه شده باشد.
کارکرد صحیح وســایل گازسوز معمولی، مستلزم گردش هوای مناسب بین داخل و خارج منــزل است.
استفاده از دودکش مناسب برای کلیه وسایل گازسوز با ظرفیت حرارتی بالاتر از ۸۵۰۰ کیلو کالری بر ساعت، ضروری است.
نصب دودکش استاندارد برای انواع آبگرمکن و پکیج شوفاژدیواری ضروری است.
کنترل دوره ای جهت اطمینان از مناسب بودن شرایط تهویه و دودکش هر وسیله گازسوز الزامی است.

شرایط نصب، نوع و اندازه دودکش مورد نیاز مدلهای مختلف وسایل گازسوز، با هم متفاوت است.
عدم استفاده از دودکش یا استفاده از دودکش نامناسب، خطرات جانی به همراه دارد.
بخاریهای بدون دودکش، فقط در محیط های دارای تهویه مناسب قابل استفاده می باشند.
در محل نصب وسایل گازسوز بدون نیاز به دودکش (نظیر اجاق گاز و بخاری بدون دودکش) داشتن تهویه مناسب الزامی است.
حداقل باید سالی یک بار در آغاز فصل سرما، کل مسیر دودکش کنترل و از باز بودن مسیر خروج دود تا انتها اطمینان حاصل شود.
اگر چند وسیله گازسوز به طور همزمان در منزل روشن است، باید از گردش و تهویه مناسب هوا اطمینان حاصل شود.
استفاده از دودکش مشترک برای وسایل گازسوز، تنها تحت شرایط ویژه، محاسبات دقیق و با تایید سرویسکار مجاز امکان پذیر است.
قبل از خرید وسایل گازسوز، باید از داشتن استانداردها و گواهینامه‌های معتبر ملی و بین المللی محصول اطمینان حاصل شود.
نصب وسایل گازسوز معمولی و فن‌دار در حمام، سرویسهای بهداشتی، اتاق خواب و فضاهای بسته فاقد تهویه مناسب ممنوع است.
استفاده از وسایل خوراک پزی گازسوز، برای تامین گرمایش منزل خطر جانی به همراه دارد.
بستن درز درها و پنجره ها در فضای محل نصب وسایل گازسوز معمولی و فن دار مجاز نیست.
استفاده از هیچ نوع آبگرمکن گازی و نفتی، بدون بکارگیری دودکش مناسب مجاز نیست.
نصب بیش از یک چراغ روشنایی گازی در واحدهای مسکونی کوچک ممنوع است.
استفاده از شومینه در اتاق خواب مجاز نیست.
نصب شومینه بدون سیستم محافظ شعله (ترموکوپل) ممنوع است.
وسایل گازسوز نباید در مسیر کوران هوا و جریان باد قرار داشته باشند.
در دودکش وسایل گازسوز معمولی، داشتن حداقل ۳ متر ارتفاع دودکش الزامی است.
در دودکش وسایل گازسوز معمولی، استفاده از کلاهک H الزامی است.
دودکش وسایل گازسوز فن دار و روم سیلد نیازی به طول عمودی ندارند.
انتهای خروجی دودکش وسایل گازسوز معمولی باید حداقل یک متر از سطح پشت بام بالاتر بوده و از دیوارهای جانبی نیز یک متر فاصله داشته باشد.
در دودکش وسایل گازسوز معمولی، تناسب قطر دودکش با ظرفیت حرارتی وسیله گازسوز الزامی است.
حداقل فاصله کلاهک دودکش از دریچه تامین هوای ساختمان باید ۳ متر در نظر گرفته شود.
دودکشهای طولانی باید توسط بست مناسب به دیوار محکم شوند.
محل اتصال قطعات دودکش باید کاملا فیکس و درزبند شوند.
نصب کلاهک H موجب می‌شود تاثیرات منفی باد بر جریان دود داخل دودکش به حداقل برسد و دودکش به طور صحیح کار کند.
میزان طول افقی مجاز دودکش لوازم گازسوز فن دار و روم سیلد، با توجه به استاندارد اعلام شده توسط شرکت سازنده مشخص می شود.
قرار دادن خروجی دودکش در سطل آب ممنوع است.
تعبیه خروجی دودکش به صورت آیفونی، ممنوع است.
در دودکش وسایل گازسوز معمولی، بکارگیری زانوئیهای متعدد ممنوع است.
در دودکش وسایل گازسوز معمولی، امتداد افقی طولانی دودکش ممنوع است.
جهت و امتداد دودکش نباید رو به پایین باشد.
اتصال مشترک دودکش وسایل گازسوز با هود آشپزخانه و سایر وسایل گازسوز ممنوع است.
استفاده از شومینه به عنوان محل استقرار بخاری گازسوز و استفاده از دودکش آن به عنوان دودکش بخاری ممنوع است.
قرار دادن  خروجی دودکش کنار کولر یا پنجره ممنوع است.
عبور دودکش از سقف کاذب، اطاقهای مجاور محل نصب و سایر فضاهای خالی مجاز نیست.
تغییر قطر دودکش روی لوازم گازسوز، بدون تایید سرویسکار مجاز ممنوع است.
استفاده از تبدیل کاهش قطر، به طور مستقیم بر روی وسیله گازسوز ممنوع است.
شعله های کوتاه و زردرنگ، نشانه سوختن ناقص گاز و تولید بیش از حد گاز سمی است.
سرد بودن بدنه دودکش نشانه عدم کارکرد صحیح و نفوذ آلاینده‌ها به داخل فضای مسکونی است.
برای آزمایش و بازرسی اتصالات گاز، از کف آب و صابون استفاده شود.
برای آزمایش نشت گاز، هرگز از شعله کبریت استفاده نشود.
توصیه می‌شود استفاده‌کنندگان وسایل گازسوز، در محل استفاده، دستگاه آشکارساز گاز CO داشته باشند.
نصب وسایل گازسوز باید از طریق یک انشعاب اختصاصی گاز و بدون ایجاد انشعاب فرعی صورت گیرد.
شیلنگ گاز مورد استفاده برای گاز مایع و شهری متفاوت است.
بکارگیری رگولاتور استاندارد گاز، برای استفاده از گاز مایع الزامی است.
حداکثر طول شیلنگ گاز برای گاز شهری ۱۲۰ سانتیمتر و برای گاز مایع ۱۵۰ سانتیمتر است.
لازم است برای اتصال شیلنگ گاز از بستهای مخصوص استفاده شود.
شیلنگ گاز باید فاقد ترک خوردگی و سوراخ باشد.
توصیه می شود حداکثر هر دو سال یک  بار شیلنگ گاز تعویض شود.
برای نصب، تعمیر و جابجایی وسایل گازسوز لازم است با سرویسکاران مجاز شرکت سازنده تماس گرفته شود.
صرفه جویی در مصرف انرژی، حفظ منابع طبیعی و محیط زیست، وظیفه ملی ماست.
افزایش بیش از اندازه حرارت داخل ساختمان، موجب خواب آلودگی، کسالت و کاهش هوشیاری ساکنین می شود.
با کاهش دمای محیط و افزایش پوشش بدن، علاوه بر کاهش هزینه گاز، به حفظ نشاط و شادابی اعضای خانواده نیز کمک می شود.
برچسب انرژی، معرف میزان صرفه جویی و راندمان وسایل گازسوز است.
مطابق استانداردهای قانونی، الصاق برچسب انرژی روی آبگرمکنهای دیواری با مصرف گاز شهری الزامی است.
فقدان برچسب انرژی روی کارتن آبگرمـــــکن گاز شهری، به معنــای مصرف بالای گاز آبگرمــکن می باشد.
رده بالاتر در برچسب انـــرژی به معنای مصرف کمتر گاز و هزینه‌های کمتــر برای خانواده‌ها می‌باشد.
با هدفمند شدن یارانه ها، استفاده از آبگرمکنهای بدون برچسب انرژی، هزینه‌های سنگینی را به مشتری تحمیل می کند.
استفاده از وسایل گازسوز با ظرفیت حرارتی بالا و بیشتر از حد نیاز، مقدار و هزینه گاز مصرفی را بی جهت افزایش می دهد.
مصرف گاز آبگرمکنهای دیواری فوری، بسیار کمتر از انواع مخزن دار است.
با جایگزین نمودن آبگرمکنهای مخزن‌دار قدیمی با انواع دیواری فوری، تا حدود ۴۰% در هزینه مصرف گاز صرفه‌جویی می شود.
مصرف گاز پکیج شوفاژدیواری، بسیار کمتر از موتورخانه به ازای هر واحد مسکونی است.
استفاده از شومینه برای گرمایش منزل، ضمن انتشار گازهای سمی در محیط، مصرف گاز را به شدت افزایش می دهد.
نگهـداری و سرویس به موقع وسایل گازسوز، موجب کاهش مصرف گاز در وسایل گازســوز می‌شود.
مصرف گاز وسایل گازسوز بعد از ۷ تا ۱۰ سال کارکرد، افزایش یافته و  لازم است با یک دستگاه نو جایگزین شوند.
استفاده از پرده های ضخیم موجب کاهش اتلاف انرژی و هزینه گاز مصرفی می شود.
با قرار دادن شعله وسایل گازسوز در وضعیت کم، ضمن کاهش هزینه گاز مصرفی، عمر و دوام دستگاه افزایش می یابد.
